Tổng hợp A-Z kinh nghiệm chọn mua, lắp đặt Cổng Xếp Tự Động (Inox, Nhôm) cho nhà máy, KCN. Chi tiết cấu tạo, tiêu chí chọn mô-tơ biến tần, có ray/không ray và quy trình bảo trì chuẩn kỹ thuật. Trong bối cảnh kiểm soát an ninh và quản lý lưu lượng ngày càng chuyên nghiệp hóa, cổng xếp tự động đã trở thành giải pháp hàng đầu cho các nhà máy, khu công nghiệp (KCN), trường học, bệnh viện và khu dân cư khép kín.

Mục lục

Cổng Xếp Tự Động Là Gì?

Cổng xếp tự động là dạng cổng có cấu trúc khung “xếp – kéo” theo phương ngang. Cổng sử dụng motor và tủ điều khiển để đóng/mở tự động thông qua remote, nút bấm, hoặc hệ thống kiểm soát ra vào thông minh.

Phân loại theo Vật liệu (Ưu tiên độ bền môi trường)

Vật Liệu	Ưu Điểm	Khuyến Nghị Lắp Đặt
Inox 304	Chống ăn mòn, gỉ sét tuyệt đối, bền màu, tuổi thọ cao.	Khu vực ven biển, ẩm ướt, nhà máy hóa chất.
Inox 201	Giá thành kinh tế hơn.	Khu vực khô ráo, nội khu, môi trường ít ăn mòn.

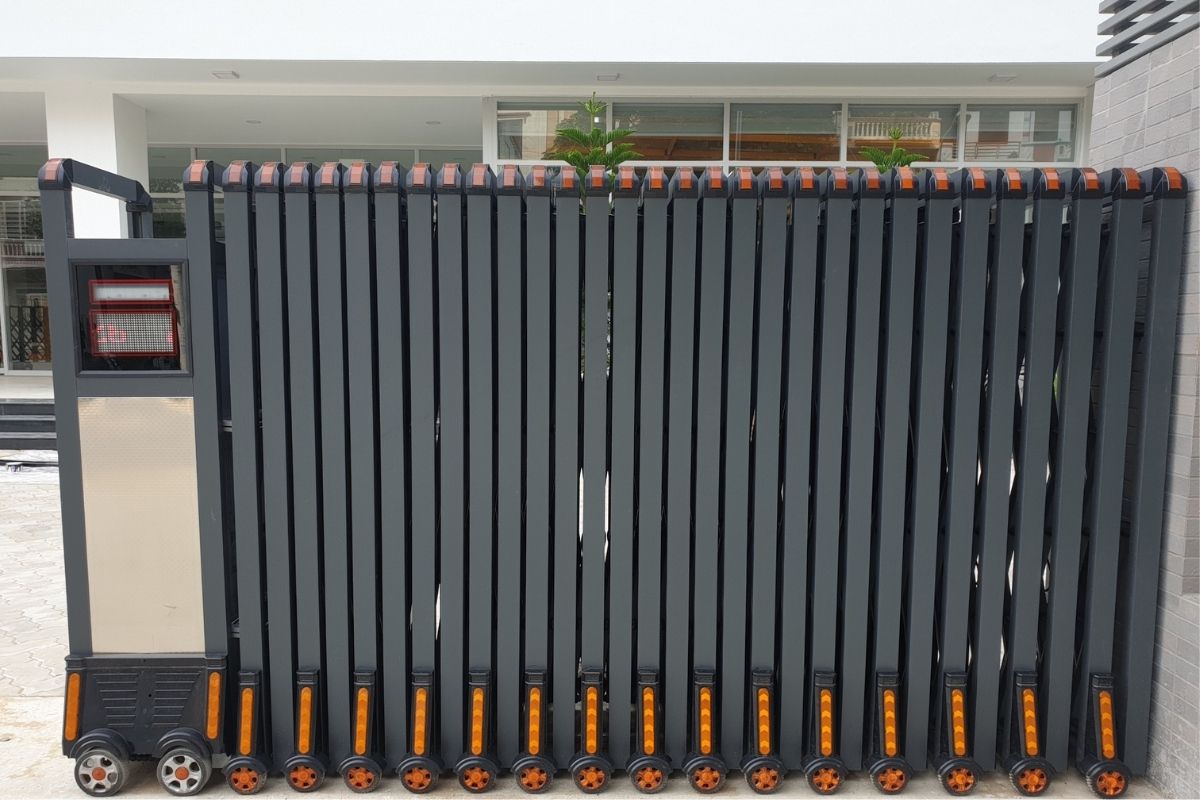

Nhôm Sơn Tĩnh Điện	Nhẹ, màu sắc đa dạng, tải mô-tơ thấp.	Nền phẳng, yêu cầu thẩm mỹ cao, cần lớp sơn chất lượng.

Phân loại theo Hệ dẫn hướng (Ổn định và Thi công)

Cổng xếp có ray: Ổn định, bền bỉ, đặc biệt cho khẩu độ lớn (>15m). Yêu cầu thi công ray thẳng, vệ sinh định kỳ.
Cổng xếp không ray: Thi công nhanh, ít ảnh hưởng nền. Dẫn hướng bằng nam châm hoặc đường dẫn. Yêu cầu mặt nền cực phẳng (độ dốc <2%).

Cấu Tạo và Nguyên Lý Hoạt Động Của Hệ Thống

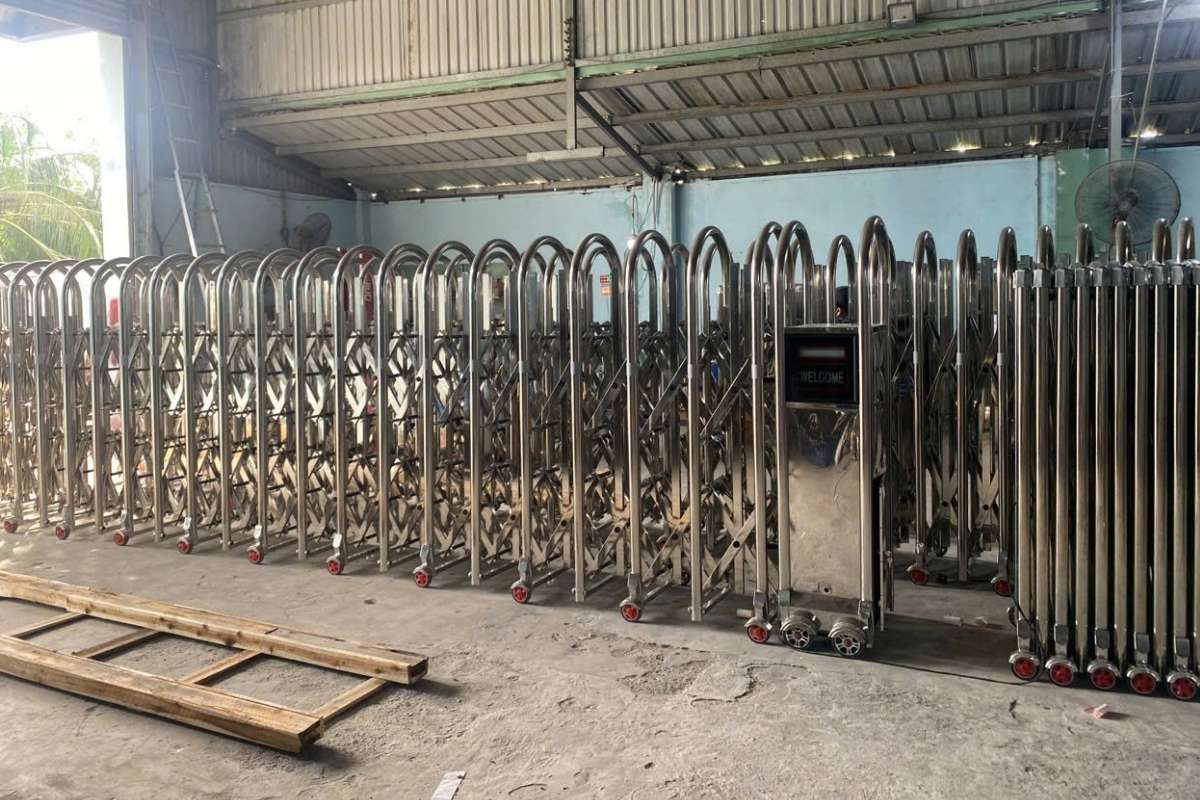

Các thành phần chính

Cụm Mô-tơ & Hộp số (Motor): Tạo lực kéo. Phổ biến 370W – 750W.
Tủ điều khiển: Chứa bo mạch, rơ-le, biến tần (nếu có), cổng mở rộng để kết nối cảm biến và đầu đọc thẻ.
Khung xếp: Thanh trụ và thanh chéo liên kết.
Hệ dẫn hướng: Bánh xe PU/Cao su công nghiệp, ray U/V hoặc vạch nam châm.
Thiết bị An toàn: Photocell (cảm biến quang điện), Cảm biến chống kẹp/Mép an toàn. Đảm bảo cổng đảo chiều hoặc dừng khi gặp vật cản.
Bộ lưu điện (UPS): Đảm bảo cổng vẫn đóng/mở được 10-20 chu kỳ khi mất điện.4

Thông số kỹ thuật tham khảo

Khẩu độ mở: 8m – 25m.
Tốc độ di chuyển: 12 – 20m/phút.
Cấp bảo vệ (Tủ/Motor): Đạt chuẩn IP54 – IP65 (chống bụi, chống nước tạt).

Tiêu Chí Quan Trọng Khi Chọn Mua Cổng Xếp Tự Động

Để đảm bảo công trình vận hành ổn định 5 – 10 năm, nhà đầu tư cần xem xét các tiêu chí sau:

Phù hợp với Tần suất và Môi trường

Nhu Cầu	Lựa Chọn Khuyến Nghị	Lý do
Tần suất cao (200-500 lượt/ngày)	Mô-tơ Biến Tần/Brushless	Giảm nhiệt độ mô-tơ, vận hành liên tục, giảm hao mòn cơ khí.
Môi trường ven biển/axit	Inox 304, Ốc/Vít Inox	Chống ăn mòn muối, đảm bảo độ bền bề mặt và cấu trúc.
Khẩu độ > 15m	Có Ray	Đảm bảo hành trình thẳng tuyệt đối, tăng độ ổn định.

Tiêu chuẩn An toàn và Điện

An toàn: Bắt buộc có Photocell và nút dừng khẩn cấp. Cổng phải tự động dừng/đảo chiều khi gặp vật cản.
Bảo vệ Điện: Lắp đặt thiết bị chống sét lan truyền (SPD) và hệ thống Nối đất (Tiếp địa) đạt chuẩn ($\le 4\Omega$) để bảo vệ bo mạch.
Tuân thủ: Tủ điện đạt IP54 trở lên, tham chiếu tiêu chuẩn an toàn máy như IEC 60204-1.

Yêu cầu về Hậu Mãi và Tài liệu

Bảo hành: Rõ ràng 12 – 24 tháng.
Hỗ trợ kỹ thuật: Đơn vị có sẵn linh kiện thay thế (bánh xe, bo mạch) và thời gian phản hồi sự cố < 24 – 48 giờ.
Tài liệu: Cung cấp đầy đủ CO/CQ (nếu là dự án), bản vẽ shop-drawing và sơ đồ điện chi tiết.

Quy Trình Lắp Đặt và Thi Công Chuẩn Kỹ Thuật

Việc thi công chuẩn xác quyết định 50% tuổi thọ của cổng.

Chuẩn bị Nền móng và Hệ dẫn hướng

Khảo sát: Đo thông thủy, kiểm tra độ phẳng, độ dốc (<2% lý tưởng). Lập bản vẽ móng và tiếp địa.
Thi công Ray (Nếu có): Đổ bê tông móng, đặt ray thẳng theo laser.
Thi công Không Ray: Đảm bảo mặt nền bê tông phẳng tuyệt đối, xác định chính xác vị trí đường dẫn nam châm.

Lắp đặt và Cài đặt

Lắp khung & Motor: Căn chỉnh độ thẳng, cân bánh xe, siết bulông đúng lực.
Đấu điện: Lắp Aptomat, Chống sét, Nối đất chuẩn. Đấu dây theo sơ đồ hãng cung cấp.
Kiểm thử: Thiết lập chính xác điểm dừng hành trình và tốc độ tăng/giảm tốc. Chạy thử liên tục 50 – 100 chu kỳ để kiểm nghiệm sự ổn định và độ nhạy của cảm biến an toàn.

Bảo Trì Định Kỳ: Chìa Khóa Cho Vận Hành Ổn Định

Để tối ưu Tổng Chi phí Sở hữu (TCO), lịch bảo trì nghiêm ngặt là điều cần thiết.

Tần Suất	Hoạt Động Bảo Trì Cần Thực Hiện	Mục Đích
Hàng tháng	Vệ sinh ray/đường dẫn; Kiểm tra độ nhạy Photocell; Siết lại bulông chính.	Đảm bảo hành trình mượt, an toàn hoạt động.
Hàng quý	Bôi trơn ổ bi, bánh răng; Kiểm tra độ mòn bánh xe; Đo cách điện mô-tơ; Kiểm tra IP tủ điện.	Giảm ma sát, tránh quá nhiệt mô-tơ.
Hàng năm	Canh chỉnh lại hành trình; Kiểm tra / Thay pin UPS (xả sạc); Đo lại nối đất.	Duy trì hiệu suất chính xác, đảm bảo hoạt động khi mất điện.

Câu Hỏi Thường Gặp

Mất điện thì cổng xếp có hoạt động được không?

Có. Bộ lưu điện (UPS) giúp cổng vận hành bình thường khoảng 10 – 20 chu kỳ. Ngoài ra, cổng luôn có chế độ mở tay cơ theo hướng dẫn khẩn cấp.

Cổng xếp Inox 201 có dùng được cho khu vực ven biển không?

Không khuyến nghị. Inox 201 dễ bị ố màu và ăn mòn nhanh hơn trong môi trường muối/ẩm. Nên ưu tiên chọn Inox 304 hoặc nhôm sơn tĩnh điện chất lượng cao.

Cổng xếp chống gió bão như thế nào?

TỔNG KẾT:

Có thể dùng các biện pháp như: Lắp thêm chốt chân khóa cơ khi cổng đóng, tăng số lượng bánh dẫn hướng để phân tải trọng gió, hoặc lắp đặt trong khu vực có mái che. Đầu tư vào cổng xếp tự động là đầu tư vào hiệu quả vận hành và an ninh. Hãy bắt đầu bằng việc xác định nhu cầu thực tế (môi trường, tần suất) để lựa chọn vật liệu, mô-tơ biến tần/hộp số và hệ dẫn hướng phù hợp. Quan trọng nhất, hãy chọn đơn vị thi công cam kết tiêu chuẩn kỹ thuật và dịch vụ hậu mãi rõ ràng để hệ thống hoạt động tin cậy trong nhiều năm.
